1.機房裝修:

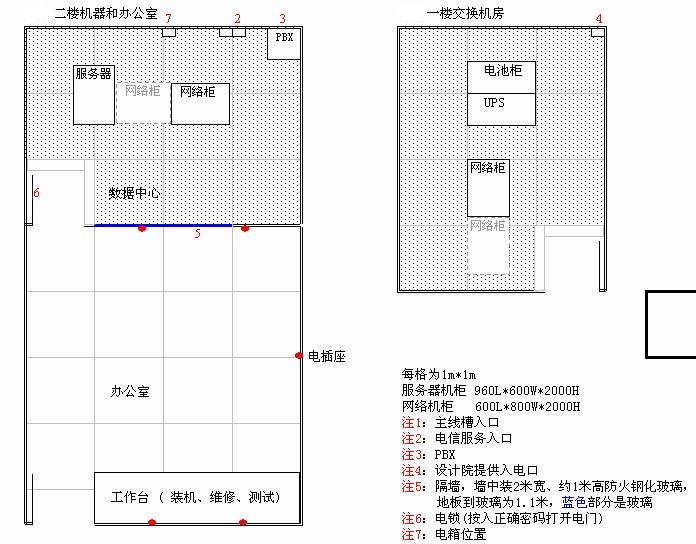

在該機房設計中,我們根據實際使用情況,把整機房範圍分成兩個區域進行裝修,裝修如下圖防靜電地闆,機房内部靜電地闆須做等電位措施,與地連接良好。機房電源做必要的防雷措施。機房區和辦公區簡易圖如下。(參見設計圖)
在機房設計中我們嚴格按照國家的機房規範進行設計
遵循标準
ISO/IEC11801 建築通用布線國際标準
EIA/TIA 568 商用建築聯機标準
EIA/TIA 569 商用建築電信路徑空間标準
EIA/TIA TSB67 雙絞線媒體布線檢測補充标準
CECS 72:97 建築與建築群綜合布線系統工程設計規範
CECS 89:97 建築與建築群綜合布線系統工程施工及驗收規範
YD/T 926 大樓通信綜合布線系統行業标準
JG J/T16-92 中國民用建築電氣設計規範
2 綜合布線
2.1設計目标及原則
本布線系統的設計目标旨在建立一個具備開放性、實用性、擴充性、經濟性及安全性的高品質綜合布線系統,并可達到下列目标:标準化的網絡系統——各種設計規範,技術指針及産品均符合國際和工業标準,可以提供多廠商品牌産品的支持能力。此布線系統水平線纜全部采用六類非屏蔽線纜。
本布線系統在綜合考慮用戶的需求與工程造價後确定以下總體原則:
符合當前和長遠的信息傳輸要求;
布線系統采用國際标準建議的星形拓撲結構;
開放式系統以适應未來新技術的發展;
标準化以便于硬件系統的組合;
網絡化以提高系統的效率及質量;
保護用戶已有的硬件資源及技術資源。
選擇布線系統的參考因素
●産品生産是否符合ISO9000質量保證體系認證,是否通過UL、CAS檢驗:
●産品體系是否滿足ISO11801标準的要求;布線系統産品是否完善;
●根據用戶特定的情況,是否滿足設計和應用的需求;
● 是否有切實可行的長期質量保證體系。
我們根據客戶的具體要求來設計綜合布線系統,旨在建立一個具備開放性、擴充性、經濟性及安全性的高品質的話音、通信、資料,監控爲一體的綜合布線系統。經我公司研究決定,本方案采用國内外享有勝譽的PANDUIT結構化布線産品。
2.2 PANDUIT結構化布線系統

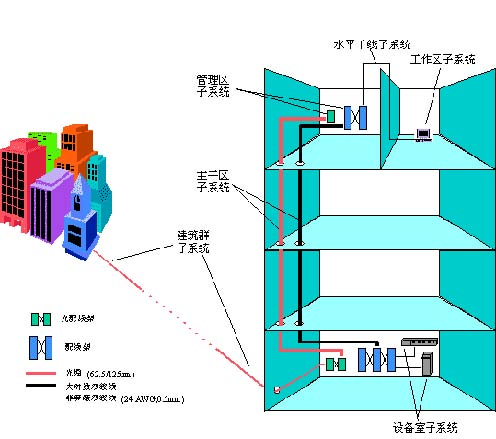

PDS 一般采用模塊化設計和物理分層星型拓撲結構,傳輸語音、資料、圖像以及各類控制信号。PDS 的結構可分爲6 個獨立的子系統:工作區子系統、水平布線子系統、垂直幹線子系統、管理子系統、設備間子系統、建築群子系統,其結構如圖所示。
(1)工作區子系統(WORK AREA SUBSYSTEM)
工作區布線子系統由終端設備到信息插座的聯機(或軟線)組成,它包括裝配軟線、連接器和連接所需的擴展軟線,并在終端設備和I/O 之間搭橋,信息插座有牆上、地上、桌上、軟基型多種,标準有RJ45/RJ11的單、雙、多孔等多種類型。
(2)水平布線子系統(HORIZONTAL SUBSYSTEM)
水平布線子系統将電纜從樓層配線架連接到各用戶工作區上的信息插座上,一般處在同一樓層。通常可以采用3 類或超5 類8 芯4 對雙絞線,3 類線或超5 類線都是由8 根24-AWG(0.511mm)銅線組成,符合或超過EIA/TIA-568 标準。
(3)垂直幹線子系統(RISER BACKBONE SUBSYSTEM)
垂直幹線子系統指各樓層配線架與主配線架間的大對數多芯銅纜或光纜組成,或二者混用。它是綜合布線系統的神經中樞,其主要功能是将主配線架系統與各樓層配線架系統連接起來。
(4)管理子系統(ADMINISTRATION SUBSYSTEM)
管理子系統由樓層配線架組成。其主要功能是将垂直幹線與各樓層水平布線子系統相連接。布線系統的優勢和靈活性主要體現在管理子系統上,隻要簡單地跳一下線就可以完成一個結構化布線系統的信息插座以對任何一類智能系統的連接,極大地方便了線路重新布局和網絡終端的調整。光纖連接時,要用光纖接續箱(LIU),箱内可有多個ST 連接器安裝孔,箱體箱内的線路彎曲設計應符合62.5/125 微米多模光纖的彎曲度要求,光纖接頭用STII,由陶瓷材料制成,最大信号衰減小于0.2db,光耦合器可作爲多模光纖與網絡設備或光纖接續裝置上的連接,配線架和光纖接續箱通常設在弱電井或設備間内,用來連接其它子系統,并對它們通過跳線進行管理。
(5)設備間子系統(EQUIPMENT SUBSYSTEM)
設備間子系統由主配線架和各公共設備組成。它的主要功能是将各種公共設備(如計算機主機、數字程控交換機、各種控制系統、網絡互連設備)等與主配線架連接起來。該子系統還包括電氣保護裝置等。
(6)建築群子系統(CAMPUS BACKBONE SUBSYSTEM)
建築群子系統是指主建築物中的主配線架延伸到另外一些建築物的主配線架的連接系統。與垂直子系統類似,通常采用光纜或大對數銅纜連接。它是整個布線系統的一部分(包括傳輸介質)并支持提供樓群之間通信所需的硬件,其中有電纜、光纜和防止電纜的浪湧電壓進入建築物的電氣保護設備。
