第一部份 監控錄像系統 ：實現實時監控，指揮避免突發事件的發生，并提供真實有效的數據。在視頻監測系統中，攝像機可以把被監視場所的圖像内容通過線纜傳送到監控中心，使被監控場所一目了然。同時，視頻監測系統還可以與周界防範系統、安全防範體系聯動運行，使防範能力更加強大。按照一級防範規範要求，防入侵系統引入聲音探頭作爲現場情況報警複核，這樣就爲日後對某些事件的處理提供了方便條件及重要依據。
方案設計原理
1、規劃之系統架構及應用技術，可以使整體建築群的運作及管理更具彈性，進而提高建築物整體的安全性。監控接口軟件采用Intranet/Internet 架構方式，展現網絡整合監控的完整方案。
2、中央控制室可全程監看屏幕外，搭配數字錄像及警報事件錄像，并配合Frame數的調整，及現場實際情況，期使數字影像資料保留最近15天資料，并一直循環錄像。
3、配合空間傳感器連動攝影機激活警報錄像，快速精準。日後透過數據庫查詢方便快速。
4、空間傳感器感應，一有動靜立即産生告警訊号通知警衛室，并記錄告警記錄或連動攝影機事件錄像.
開放式架構設計，日後可以持續擴充監控設備，并可整合不同的子系統如門禁刷卡、防盜防災、警勤巡邏等應用，更進一步保障财産設備安全。
5、系統管理方便，系統不但對各個監控點的安全監視，不僅提高了場地現代化技防水平管理，又節省了人力、物力，而且爲管理部門進行安全防範的控制提供了先進的管理手段和依據。系統的組網方式簡單，每個視頻采集點都能夠獨立運行，相互影響小，便于維護。
6、系統功能齊全，系統集視頻監視、防盜報警、聯動門禁控制等多種功能于一體，并能夠有機結合起來，實現全方位保護。
7、系統投資合理，系統所選用的設備均爲知名品牌産品，性能卓越，價格合理，返修率低，在滿足系統實用需求的基礎上，盡可能降低工程造價。

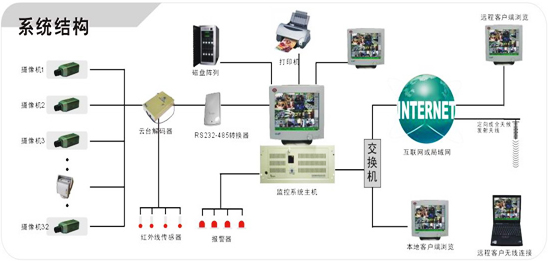

                                                                                                         監控系統架構示意圖


                                                                              第二部份 安防報警系統

周界安防系統:
周界安全防範報警系統要求做到：
周界全面設防，無盲區和死角；
探測設備抗不良天氣環境幹擾能力強；
防區劃分适于報警時準确定位；
報警中心具備語音/警笛/警燈提示；
翻越區域現場報警，可實現同時發出警笛/警燈、警告；
報警中心可控制前端設備狀态的恢複；
進行報警中心報警狀态、報警時間記錄；
可對事件記錄進行打印。

系統功能
将所有的周界主動紅外探測器接在一部主機上，報警信号傳送到總的系統平台，這樣工程非常簡單。周界防越報警系統是利用主動紅外移動探測器将廠區的周界控制起來，并連接到管理中心的計算機，當外來入侵翻越圍牆、栅欄時，探測器會立即将報警信号發送到管理中心，同時啓動聯動裝置和設備，對入侵者進行阻吓，可以進行聯動的攝像和錄像。
根據廠區的四周地形特點，設置了不同光束對射式紅外報警探測器位于廠區四周圍牆上，主要用于防止非法入侵，報警信号接入報警主機，對各種非法入侵活動進行報警。

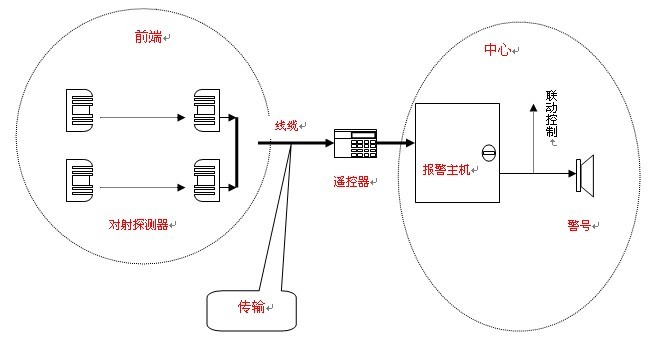

其系統構成圖如下：



由上可見，可組團的周界防越報警系統由前端、傳輸、中心三部分組成，以下就這三部分分别進行闡述。

前端
周界報警探測器

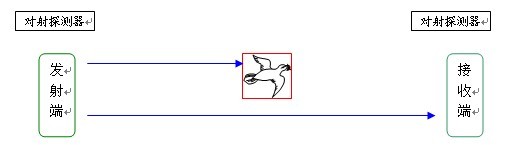

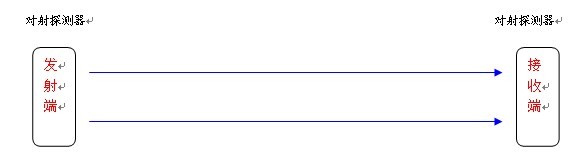

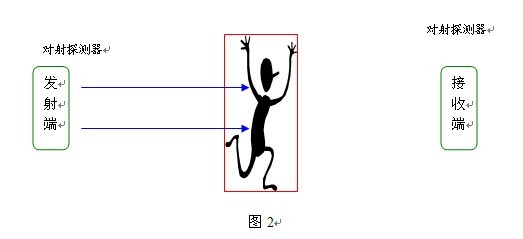

對射探頭由一個發射端和一個接收端組成。發射端發射經調制後的兩束紅外線，這兩條紅外線構成了探頭的保護區域（圖1）。如果有人企圖跨越被保護區域，則兩條紅外線被同時遮擋，接收端輸出報警信号，觸發報警主機報警（圖2）。如果有飛禽（如小鳥、鴿子）飛過被保護區域（圖3），由于其體積小于被保護區域，僅能遮擋一條紅外射線，則發射端認爲正常，不向報警主機報警。

經過調制的紅外線光源是爲了防止太陽光、燈光等外界光源幹擾，也可防止有人惡意使用紅外燈幹擾探頭工作。



對射探測器選用新安寶光電雙射束對射紅外探頭，能在室外惡劣的環境下正常工作，由于采用4光束，可有效地降低誤報率。
