IDC解決方案

方案概述：
    從IDC數據中心的需求來看，數據中心是需要分區的，那麽區域系統主要分爲七大部分，以下描述了個部分的基本需求：

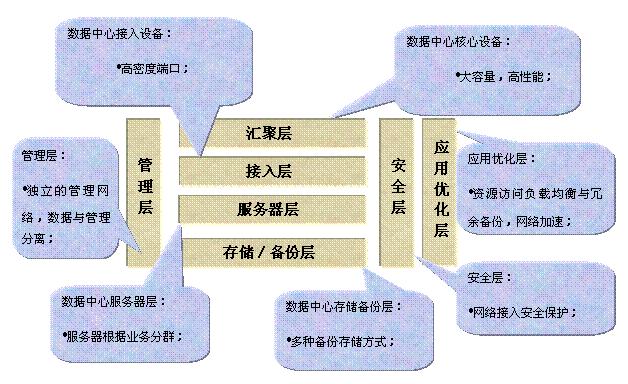

圖1 數據中心系統結構
    存儲備份層由企業自由選擇，如FC SAN或IP SAN，用以存放企業的各種業務數據。
    服務器層是調用各種存儲數據的決策中樞，爲了保證端到端的安全，方案中将服務器按照業務不同進行了分區，各區的安全策略不同。
    接入層是服務器和網絡的結合點，高密度的端口，大容量的交換能力是必須的選擇。同時随著企業的不斷成長，數據中心也需要擴展，因此可擴展也成爲接入層的必要考慮，華爲3Com獨有的IRF技術是經過業界廣泛驗證的靈活擴展方式。
    彙聚層是每個服務器分區的入口，對設備性能的要求非常苛刻，華爲3Com提供的萬兆骨幹保證了數據的暢通無阻。
    安全層是一道縱向貫穿始終的屏障，從存儲到彙聚都有我們不同的安全控制策略，如交換機上嚴格的訪問控制規則，防火牆上根據狀态的包過濾機制，即時防禦漏洞攻擊的高性能IPS。
    業務優化層是數據訪問的加速器，華爲3Com同業界領先的合作夥伴一同構築了集成多種技術的業務優化層，使企業可以大幅削減在服務器上的投資。
    管理層要求随時可控的管理，不能被網絡中大流量的數據影響，爲此我們提出了數據和管理分離的方案。
功能特點：
高性能
    10G骨幹，1G接入成目前數據中心的典型應用，全域暢通無阻的超高性能是數據中心的首要保證．
高可靠
    基于設備的可靠，網絡的可靠，協議的可靠，架構的可靠，應用的可靠，提供數據中心一切運行的基本保障
高安全
    基于分區分域的安全，從高到低的安全，從入口到出口的安全，從設備到服務器的安全，保障最易受攻擊的中心變成最穩固的中心
高擴充
    基于數據中心規模的增長而平滑無級增長的數據中心網絡，最大限度保護用戶投資
高管理
    數據與管理分離，設備與網絡流量的全網監控，保障數據中心網絡正常運行．
典型應用組網

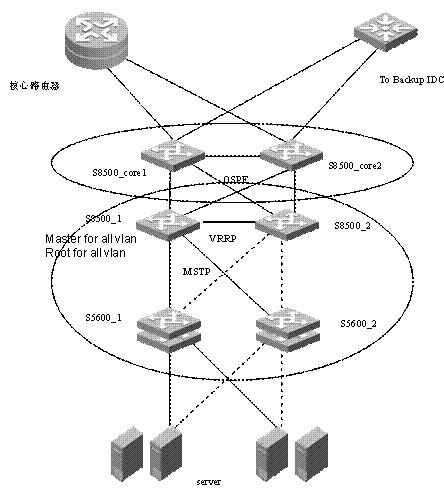

圖2 以太網數據中心典型組網
    數據中心解決方案網絡結構的特點如下：
    分區分層：建立服務器分區，公共用戶分區，Internet接入模塊分區，廣域網接入模塊等分區；服務器群按部門分區，各區服務器又分Web層，應用層，數據庫層；
    全網冗餘備份負載均衡：骨幹層，彙聚層，接入層設備全采用雙歸屬連接，多ISP接入，多服務器接入負荷分擔，實現全網的冗餘備份負載均衡，保障數據中心業務的高效性和高可靠性；
    服務器接入方式靈活可靠：服務器可采用雙歸屬接入，捆綁接入，IRF架構方式等接入方法，便于平滑升級和增加可靠性；
    雙層安全保護：在數據中心入口和服務器區前布置防火牆，确保數據安全；
    關鍵路徑檢測：在各關鍵路徑點布置入侵檢測設備，實時監控全網運行狀況；
    雙層管理：獨立的帶内帶外管理網，數據和管理分離，保障所有設備的可管理性；
    雙重數據保護：建立備份和存儲網絡，保障安全容災，使業務無憂；
    産品能力：骨幹區采用大容量萬兆交換機，滿足日益增長的數據中心帶寬需求。彙聚層采用雙機互備的8500交換機，通過VRRP機制保證系統的高可靠性。接入大量使用5600高密度端口可堆疊千兆交換機，滿足服務器接入的高帶寬要求和高可靠性、可擴充性需求。
