基于圖像識别技術的銀行ATM視頻監控方案

由于ATM（AutomaticTellerMachine，以下簡稱ATM）在銀行業務中特殊的作用，到2007年底前，我國ATM保有量就迅速上升到約13.8萬台，其中銀聯聯網ATM約12.3萬台。在中國ATM銷售市場上，中國工商銀行、中國農業銀行、中國銀行、中國建設銀行、交通銀行、中國郵政儲蓄銀行等6家主要銀行的ATM市場份額，約占中國ATM市場總量的85％。但是從每百萬人口擁有的ATM數量指标來看，中國ATM需求缺口依然很大。2006年，中國每百萬人口擁有ATM數量僅爲73台，城市每百萬人口擁有ATM數量爲273台，遠低于保有量居世界前20位國家1150台的平均水平。至2009年，我國ATM機保有量已經達到18.4萬台，平均年增長率達20％以上，僅次于美國、日本、巴西，居世界第4位，按照目前的增長速度，有專家預測，到2011年，我國的ATM機保有量将超過巴西，躍居世界第3。
2銀行ATM現有的監控方式
目前國内銀行ATM機的監控方式主要由于區域經濟狀況差異、安防建設标準等要求的不同，即使是同一家銀行在不同地域的安防建設理念各不相同，其主要的監控方式主要有以下3種。
2.1将ATM納入整個網點監控

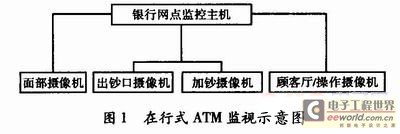

  該類方式主要用于在行式的ATM監控。在行式的ATM機的安裝方式有穿牆式、大堂式安裝。穿牆式ATM由于具有獨立且物防等級高的加鈔間，因此這類ATM機安裝方式在攝像機布線上具有靈活的方式，這些ATM機器通常安裝在統一的房間内，具有客戶區和加鈔區。每台攝像機除了安裝基本監控要求的攝像機，同時在ATM顧客廳需要安裝有1—2隻全景攝像機以對射的方式監控大廳，如圖1所示。


圖1
2.2獨立ATM監控的方式

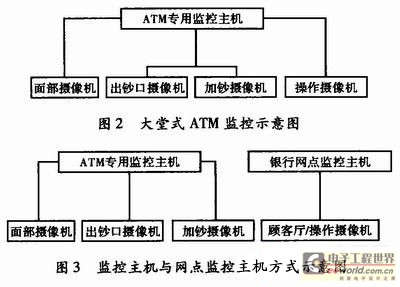

這種方式用于大堂式的ATM機型的監控，由于該類ATM機受所安裝位置的限制，往往将硬盤錄像機小型化後與ATM同時安裝在燈箱體内的一個設備箱内，由于所有設備線路的布設基本是在ATM機及其附屬設備内部，因其安裝靈活度大，可以較好地滿足不僅大堂式ATM的安裝，也适用于穿牆式ATM機器的安裝。大堂式ATM還有采用專用監控主機與網點監控主機各付其責的監控方式，如圖3所示。

3圖片差異檢測方式

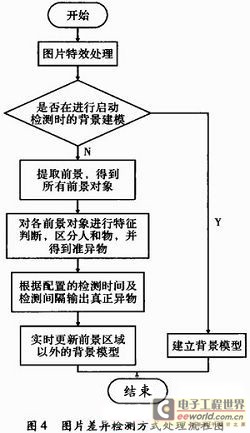

首先進行背景建模、前景提取。利用數學統計模型，把衆多圖片的統計信息保存到模型中，再用當前圖片和該模型比較，提取出可能存在異物的地方。該方法的背景可以達到幾個小時甚至一天的圖片的統計值，增強了檢測功能對各種環境的适應性，大大降低了誤報，也降低了光線的影響，同時在在背景建模、前景提取方法的基礎上又加入一些物體特征判斷，可降低誤報，提高檢測的準确率，檢測流程如圖4所示。

4圖像識别在ATM的應用
圖像識别技術由于能實時判斷、分析攝像機監控畫面的變化得到其不同的特征點，因此實時主動預警的功能與銀行現有的視頻監控聯網功能，可有機地整合爲一套針對目前ATM高風險的綜合安防管理平台，該類檢測可以準确标出報警框提醒相關人員注意。 （1）貼廣告、假鍵盤、假讀卡器報警。
貼廣告是目前主要的一種ATM詐騙方式，它主要與堵塞出鈔口、假讀卡器方式共同使用，如果客戶輕信了廣告的内容和電話，犯罪分子就僞裝成銀行的工作人員騙取客戶的個人資料進行犯罪活動。通過安裝圖像識别設備，首先學習正常情況下ATM的圖像，然後實時地将監控一段時間的監控圖像與過往的圖像進行比對，如這段時間每個畫面都與正常的圖像有不同，系統提示報警。（2）遺留物報警。
實時檢測監控場景中出現的物品遺留，系統使用者可以自定義物品尺寸大小，提示有關人員處理。這個功能最早出現在歐美，主要用于公共場所人員聚集場所的反恐工具。在視頻監控區域内，系統自動檢測出場景中的遺留物品，實時發出報警。
（3）人員聚集報警，人員滞留、徘徊報警。
自動分析監控場景中出現的多人聚集異常行爲，當某個自助銀行或ATM周邊出現多人聚集時，很多情況都在視頻切換監控，由于各種因素往往會忽視此類問題的存在，而這些往往是犯罪分子作案前經常出現的狀況，通過視頻智能監控判斷可能出現的情況并能及時的報警抓捕。
（4）打鬥報警、人員跌倒。
通過對物體快速移動及其他相關輔助的檢測方式能準确地檢測人員打鬥狀态。人員跌倒檢測，可當自助銀行内出現的人員倒地或有人睡覺等異常情況，報警到監控中心。
（5）人臉面部識别。
面部主要通過ATM機安裝的針孔攝像機實現對取款人的面部特征進行識别。犯罪分子在進行犯罪活動時，爲避免監控攝像機拍攝下其面部，作案時經常遮擋面部，這樣即使被錄像，也無法分辨其是誰。相關流程如圖5所示，如有人員遮蓋面部，系統可以及時報警提示相關人員進行處理，因爲很多人在不同季節都會帶口罩，可以同時彈出不同角度的視頻對該類人員進行人爲識别，以便分辨出正常取款和犯罪行爲。
（6）違規提款、越線報警。
主要防範用戶從後面偷窺密碼、被犯罪分子挾持、故意掉錢偷換客戶銀行卡等，或者是人員進入到自助銀行、ATM區域所劃定的區域進行報警。特别是違規提款，該類犯罪活動主要是針對女性一個人的情況進行犯罪，将此類報警與聲強異常檢測報警與ATM機、自助銀行的門禁系統聯動可以在第一時間自動關閉自助銀行大門，給處警提供有利條件。
