智能基礎設施管理系統介紹及技術經濟分析

【CNW.com.cn資訊】與傳統綜合布線系統相比，智能基礎設施管理系統由軟硬件系統組成，能簡省網絡管理員的一部分布線基礎設施相關工作，能夠使基礎設施管理更簡單與準确，監控和記錄文檔更快速，從而提升工作效率，增加安全性與可靠度，最終降低了整體網絡的總體成本，提高了生産力。本文對以美國康普的SYSTIMAX iPatch®爲代表的智能基礎設施管理系統進行技術經濟分析，從而了解智能基礎設施管理系統在建築科技方面的重要性。
1.1爲什麽需要智能基礎設施管理系統

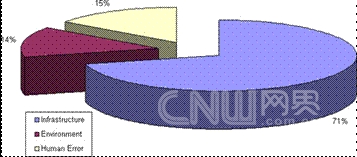

來自第三方機構(Sun Microsystems/Gartner)的關于引起網絡宕機的原因的統計數據，如上圖1-1所示。其結論是：引起網絡宕機的根本原因中，72%的部分與基礎設施相關，這72%中，硬件設備原因占10%，軟件原因占18%，剩下的71%的原因是網絡布線所引起。

圖1-1：引起網絡宕機的原因
由此可見網絡布線的管理和網絡的可靠性運行非常重要，由機房或前端交換機櫃中的任何布線或網絡設備故障而引發的網絡中斷都會造成非常大的經濟損失，因此提高管理、維護效率至關重要。除了在系統的可靠性上需要進行充分的考慮外，還要求能夠在問題發生時快速發現問題和解決問題。
爲了更好的提高綜合布線系統管理效率和系統的安全可靠性，在充分考慮性能和價格因素的情況下，采用智能基礎設施管理系統系統可以避免以往管理中容易出現的系統使用過程中由于跳線改變等原因而引起的布線資料陳舊、不易維護和管理的問題，而智能基礎設施管理系統系統和相關技術也是結構化布線文檔和管理系統的發展趨勢，被越來越多的用戶所青睐。
目前，随著IP融合網絡、數據中心和虛拟化等技術的不斷發展，對于IT基礎設施的智能管理提出了進一步需求。

1.1.1 IP融合網絡可視化需求

IP網絡發展的趨勢是通過應用的融合，達到高效的集成和高性價比的智能通訊系統和服務，以節省生産成本和提高初期投資利用率。綜合布線系統正是将各種各樣的基于IP架構的智能化終端、IP控制終端集成融合在一套基礎架構網絡上的物理傳輸平台。融合IP網絡技術應用，是利用一套基于IP的數據網絡來支持基于IP的多種應用系統的運行，而不必每一套應用系統均單獨采用獨立的布線系統。
在管理運行上采用基于IP的終端，再結合智能基礎設施管理系統，這些基于IP的終端，都能在圖形化的管理界面顯示及管理，将極大的提高了管理效能。

1.1.2基礎設施智能管理是發展趨勢

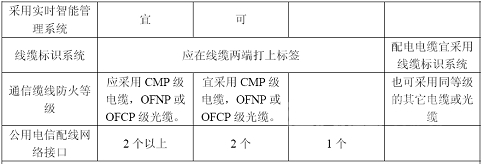

數據中心，無疑是IT業界目前最熱的概念，其基礎設施的智能化和自動化也是其中業界廣泛關注的熱點之一。我國國标《GB 50174-2008電子信息系統機房設計規範》，A類機房标準要求：宜采用實時智能管理系統，如下表1-1所示。

表1-1：GB 50174-2008 電子信息系統機房設計規範，P35 智能布線管理系統作爲基礎設施的管理系統，通過對于配線架端口狀态有效監控，再結合網管軟件，做全面網絡運維管理，布線可視化，布線運維流程化，布線管理數據庫化，提高故障響應和故障定位時間，提高系統自動化程度，提高運維效能。
目前，由于智能化基礎架構管理系統的不斷深入發展，在最新的國際标準TIA-606-A (Labeling)草案中，即我們常用的布線管理标準中，新增了一項“自動化基礎設施管理系統”(AUTOMATED INFRASTRUCTURE MANAGEMENT SYSTEMS)。下面簡單摘錄幾條描述說明：
l 自動發現和追蹤連接到基礎設施的終端的物理位置;
l 集成樓層平面CAD或其他類型圖紙，易于交互管理和歸檔管理;
l 對于MAC(移動、添加、變更跳線)應用，支持電子工作單流程管理;
從上面描述可以看出，所謂“自動化基礎設施管理系統”就是今天業界在推廣的“智能基礎設施管理系統”，也可以稱之爲“智能配線管理系統”，當然以上幾個概念随著技術不斷的革新，市場對于這一概念的逐漸認識、認同的不斷發展，将會逐漸趨于統一。
1.2 什麽是智能基礎設施管理系統
智能基礎設施管理系統由硬件和軟件兩個部分組成，組成原理如圖1-2所示。系統前端通過安裝在綜合布線配線架端口内的傳感設備，将端口的連接狀态采集到區域監控單元，一個區域監控單元通過監控連接到其的配線架的端口通斷情況，進而監控到該區域中連接IP設别的情況，中心管理系統軟件通過IP網絡和遍布在大區域中的各個區域監控單元的通訊同步，将所有的連接狀态信息彙總起來，在通過圖形化的用戶界面呈現出來，使管理者對于整個系統一目了然。

圖1-2：設施管理系統原理示意圖
進而這個系統通過軟硬件平台，一方面進行實時信号的采集，不斷實時更新系統狀态信息，使得後台數據庫與前端的連接傳感器狀态保持一緻，免去管理者手工維護數據庫系統的複雜性，另外，中心軟件平台可以發送現場造作指令系統以實現自動流程化的操作。
通過智能基礎設施建立智能基礎設施管理系統，軟硬件平台工作在物理層和網絡層。與網管軟件不同，網管軟件工作在網絡層，能告訴網管員邏輯鏈路的故障，但不能告訴網管員該故障的物理位置，而智能基礎設施管理系統可以做到，該系統能夠實時、準确、方便、圖形化的提供綜合布線系統端到端的鏈路連接情況，并且實時監控其狀态，提供電子化流程操作，自動更新和記錄所有的信息到數據庫中，節省維護操作的複雜性，提高維護的效能。可以說該系統是網絡管理軟件的有效補充和延伸。
傳統基礎設施管理和智能基礎設施管理的對比情況表1-2所示。
表1-2 傳統基礎設施管理和智能基礎設施管理的對比
配置管理
傳統基礎設施管理 智能基礎設施管理系統
手工文檔 自動生産文檔
不知道端口使用狀況 網絡設備自動發現
不匹配的标簽 沒有正确的報表 圖形化定位實時基礎設施報表
安全事件管理
不能檢測變更 實時變更檢測
沒有端口狀态信息 交換機端口監控
不知道連接路徑 關鍵連接點事件      擴展設備報警 非法侵入監控關鍵連接斷開報警同擴展設備整合
變更管理
書面工單 電子工單
無向導的移動和變更 不知道連接路徑 智能現場操作導航智能服務提供
高人力部署 手工更新應用 智能服務部署流程整合
對比智能基礎設施管理系統與傳統基礎設施管理在功能上的改進，可以看出，在基礎設施系統中部署智能系統，将可有效改進運維管理的效能。
